원통 다관식 열교환기

전열관을(Tube) 확관 후 용접하여 더욱 안전성 높은 열교환기를 생산합니다.

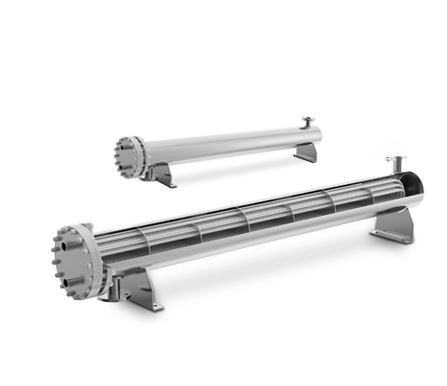

Fixed Tube Sheet Heat Exchanger

고정관판식 열교환기

고정 관판식 열교환기는 2개의 TUBE SHEET(전열관판)와
동체를 하나로 고정 시키고 양 끝의 덮개를 전열관판에 볼트로
고정한 형태입니다.

  • 스테인레스 스틸 재질 선택 가능(SA240-304 / SA240-316L)
  • 고객의 요청에 맞춘 형태와 용량
  • 비교적 구조가 간단함
  • 구조상 전열관 외면 및 동체 내부의 검사, 청소 불가능
  • 동체(Shell)측 유체가 고온,고압일 경우 적용
Saddle Support
주문제작 둘러보기

U-Bend Type Heat Exchanger

U자관식 열교환기

U자관식 열교환기는 TUBE(전열관)를 U자형으로 구부리고
전열관의 끝을 고정관판에 고정시킨 형태입니다.

  • 스테인레스 스틸 재질 선택 가능(SA240-304 / SA240-316L)
  • 고객의 요청에 맞춘 형태와 용량
  • 곡관의 자유 신축으로 온도차가 커도 사용 가능
  • 동일 동체 지름 대비 많은 전열관 배치 가능
  • 전열관을 꺼내 세척 가능(단, U자 쪽 내부 청소가 불완전)
  • 전열관(Tube)측 유체가 고온, 고압이거나
    부식성 유체일 경우 적용
Saddle Support
주문제작 둘러보기
